錯峰綠電交易屬于電力中長期交易，其關鍵點是抓住兩個“時間差"。
一個是日照的時間差。“新疆與中東部省份至少有2小時時差。夏季，中東部省份太陽落山了，新疆還有很好的日照條件。"北京電力交易中心二部市場交易處處長喻樂告訴記者，新疆部分區域夏季光照時間甚至可延續到22時。兩個省份的時差和地理區位特點為錯峰綠電交易提供了可能。
另一個是用電高峰的時間差。每天17時左右，正是北京用電負荷往上漲的時段，這時新疆的光伏板正“火力全開"發電，但新疆本地用電沒那么大需求。“這就好比北京正等著開飯，新疆剛巧做好一大桌菜吃不完。錯峰綠電交易就像‘快遞員’，把新疆富余的光伏電打包，通過特高壓送到北京。兩邊用電高峰錯開幾小時，新疆的電不會浪費了，北京的用電需求也得到了滿足。"喻樂說。
根據相關數據，新疆新能源發電裝機規模已突破1億千瓦。依托新疆“內供五環網、外送四通道"的電網主網架格局，新疆綠電已送至北京、天津、安徽、江蘇、浙江等多個省份。
新疆電力交易中心有限公司交易部主任宋學強告訴記者：“此次錯峰綠電交易是在現有送電交易基礎上的再創新，對進一步提升輸電通道利用率、促進新能源消納、助力晚峰保供降碳有積極作用。"
西部發電的“余力"與東部的綠電需求精準對接。4月，北京和新疆第1次開展錯峰綠電交易，用上這批綠電的不僅有國家大劇院、首都博物館等公共事業單位，也有許多企業。
隨著“雙碳"目標的推進和電力用戶環保意識的增強，北京綠電使用比例持續提升，2024年全市用電量中綠電占比達到29.3%。“北京用戶對綠電的需求非常迫切。"首都電力交易中心交易處處長崔東君說，在北京負荷的晚高峰引入京外綠電成為保障高峰用電、優化能源結構的有效途徑。
在新能源高比例接入電網以及總體電力需求高速增長的背景下，錯峰綠電交易具有獨特優勢。華北電力大學經濟與管理學院副教授許儒航認為，這一交易利用供需時序互補與資源空間互補，拓展了可再生能源的市場空間，并且充分挖掘現有電網的調配能力，提升了整個電力系統的魯棒性與經濟性，也降低了系統減排總成本。
一、系統簡介：（OHV電力體制改革“弱阻尼電纜振蕩波測試局放系統"應用場景）
M60系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓最高可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。
主要包括：
- 新的電晶體技術和激光控制技術，如高壓電晶體開關；
- 電子元件，數字式信號處理，如高壓電晶體開關、高壓源；
- 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit
- 一體化軟件，可兼容其它同類廠家數據，自動導出報告

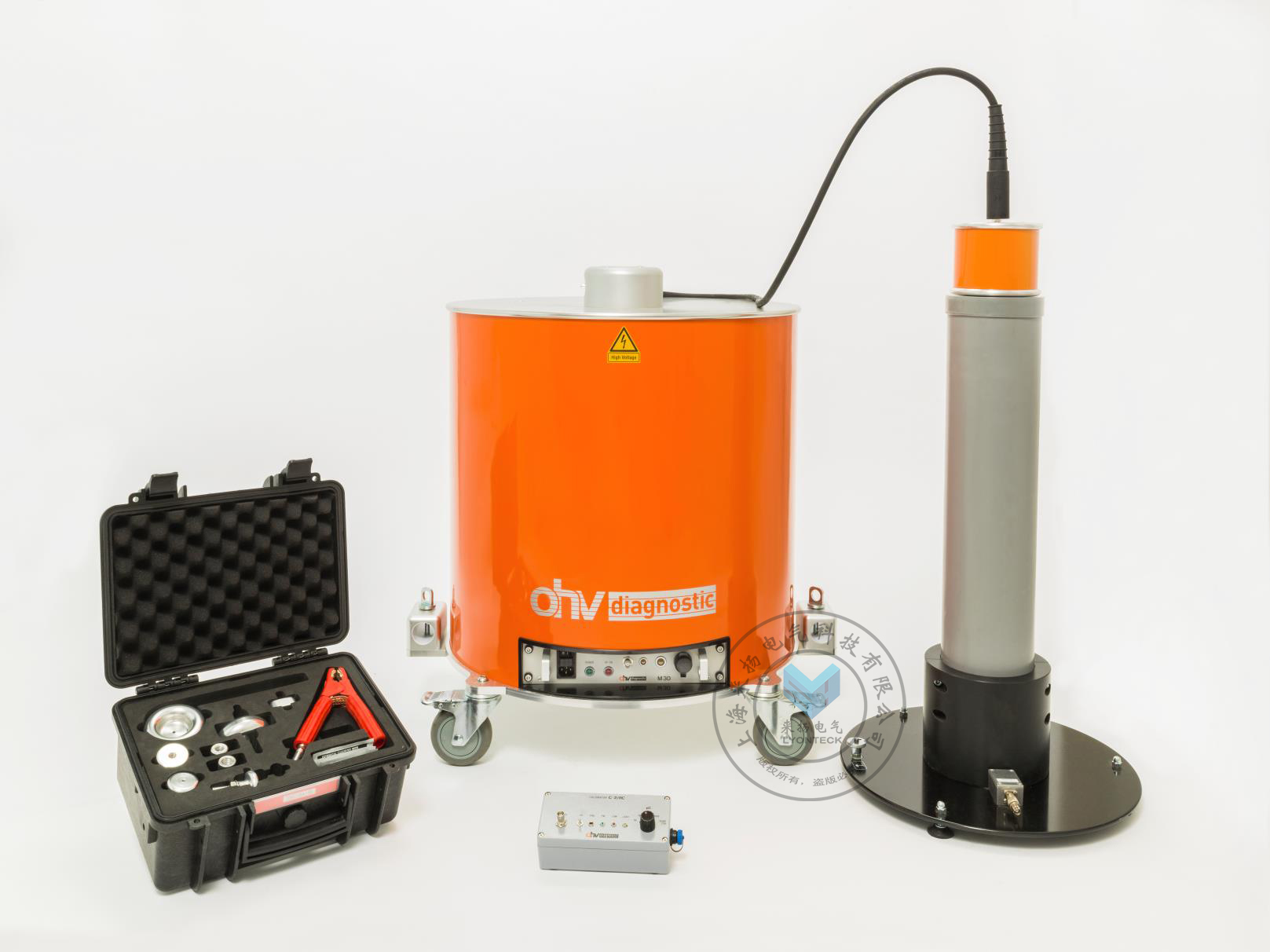

高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落保障設計；電源線、接地線、校驗線、急停線；系統最高電壓下局放量小于1pC 。
局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析,同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間
測試報告一鍵自動生成 ，測試結束后及自動生成測試報告
二、性能特點：（OHV電力體制改革“弱阻尼電纜振蕩波測試局放系統"應用場景）
1）全套原裝的進口，工藝水平高；為國際有名品牌進口設備，原廠正品，提供投標產品原廠項目授權書原件以及售后服務承諾函原件
（2）*加壓程序可以程序化,自動導入國家相關標準，無需手動輸入，支持相電壓倍數輸入或一定電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇
（3）大數據平臺具備機器學習功能；
（4）*電纜信息自動導入，與狀態檢測平臺數據實現共享；
（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；
（6）電纜振蕩波耐壓試驗：50次；
（7）*可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；
（8）*局放采集卡為工業級板卡；
（9）*數據采集裝置A/D轉換器大于14Bit；
（10）*軟件持免費無限制安裝使用,不需加密碼狗,任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據
（11）*分析軟件可以兼容市場上進口主流產品的測試數據；
（12）*具備VLF /DS/DAC三合一功能；
（13）*具備雙端定位功能；
（14）*設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；
（15）*至少選擇5個測量區間開窗分析；
（16）*補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響；
（17）*測試信號深度可以在2-10范圍內自由選擇；
（18）*自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式
（19）*具備振蕩阻尼故障曲線校正測定功能；
（20）*測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加
（21）便攜式使用，移動方便
三．技術參數（OHV電力體制改革“弱阻尼電纜振蕩波測試局放系統"應用場景）
3.1工作條件
3.1.1電源：
電壓：110-240V
頻率：48-63Hz
容量：500VA
3.1.2環境條件：
環境溫度：-35℃～+55℃
相對濕度：不大于95%，無凝露
3.2主要技術指標及功能要求
3.2.1 電纜振蕩波局部放電測試系統：
1）阻尼振蕩波電源上限輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；
2）阻尼交流頻率范圍：20Hz~1000Hz；
3）電感線圈： ≥2.5H；
4）電容范圍： 0.02uF~8uF；
5）局部放電等級測試范圍：1pC~100nC；
6）局部放電測量標準：IEC60270；
7）局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；
8）介損測量范圍：0.1%~10.0%；
9）具備自動局放校準功能
10）符合國際標準的耐壓試驗功能
11）可描繪耐壓試驗時局放水平及趨勢
12）隨時修正局放結果
13）自動校準電纜長度、接頭位置和波速
14）同時定位多個局放缺陷的位置
15）自動測量電纜電容
16）自動測量電纜介損tanδ
17）自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲
18）根據電纜長度自動調整頻帶寬度以得到很好的反射波形
19）充電時間不超過2秒，測試時間100ms以內，為無損測試
20）具備混合電纜波速誤差修正功能
21）自動和手動分析功能
22）緊急停機功能和控制回路
23）峰值電壓、相電壓倍數、有效值電壓三種加壓模式
24）相位、局放譜圖顯示功能
25）自動放電功能
26）實時局放水平、位置顯示功能
27）局放水平、局放次數切換顯示
28）局放校準儀：1pC – 100nC
29）便攜式移動，自帶鎖輪
3.2.2無局放補償電容SCM 10
1）電容：0.2µF
2）無局放，測試短電纜時使用
3.3 技術參數表
序號 | 技術指標項 | 招標技術要求值 |
1 | 原產地 | 德國 |
2 | 制造商 | ohv-diagnostic |
3 | 產品型號 | M60 |
4 | 上限輸出電壓 | ≥60kV(峰值)，≥42.4kV(有效值) |
5 | 下限輸出電壓 | 1000V |
6 | 恒流升壓電流 | 12mA |
7 | 輸出電源 | 低阻尼振蕩波電源，激發放電信號 |
8 | 測試頻率范圍 | 包含20Hz – 1000Hz頻段 |
9 | 測量范圍 | 上限測量容量8µF；下限測試容量0.025µF |
10 | 局放量測量范圍 | 包含1pC – 200nC的局放強度 |
11 | 局放定位帶寬 | 150kHz----50MHz |
12 | 測試電纜電壓及長度范圍 | 滿足35kV及10kV電力電纜測試 對電纜的上限測試長度16km 可擴展具備雙端定位功能 能對100m以內的電力電纜進行測試 測試時，能有效對電纜全距離范圍上的局部放電信號進行距離定位 |
13 | 高壓開關 | 觸發方式：激光觸發 導通時間：小于1µs |
14 | 局放測量精度 | 1pC，設備自身局放量小于1pC 局放采集卡為工業級板卡 |
15 | 局放定位測量精度 | 小于1m，數據顯示精度分辨率：0.1m |
16 | 介質損耗測量范圍 | 包含0.1 %~10 %的范圍 |
17 | 收集數據頻率 | 大于150MHz |
18 | 內嵌系統控制器 | 大于32GB的閃存單元 |
19 | RAM | 大于4GB |
20 | 局放校準（含TDR測距） | 手動/自動模式校準，高動態校正功能，量程20000/10000/2000/500/100/50/pC既可保證測試精度，也可單次完成校準 具備阻尼振蕩DAC曲線自動校正功能 具備加壓程序預先設置功能，支持相電壓倍數輸入或一定電壓等級加壓模式。 采用低壓脈沖法，可準確測量電纜長度和校準接頭位置 測量范圍：0～20km，測量精度小于0.1米，誤差取決于電纜介質的波傳播速度 |
21 | PD測量帶寬 | 符合IEC60270 |
22 | 測控主機 | 移動式筆記本電腦，操作軟件界面可實時展開并定位局放信號 可以同步分析同一待測電纜歷史測試數據，進行數據比對 |
23 | 操作軟件 | 中文界面，操作界面實時顯示升壓波形及放電脈沖信號，軟件須具備VLF /DS/DAC三合一功能 可以用戶設定測量程序，實現一鍵自動升壓測量 開放式軟件,不需密碼狗,任意工作電腦均可免費使用和升級 測量功能和分析功能在一套軟件內，測量和分析可以同時進行 試驗電壓控制和測量功能，軟件內置DL/T1576標準加壓程序，用戶可直接選擇 |

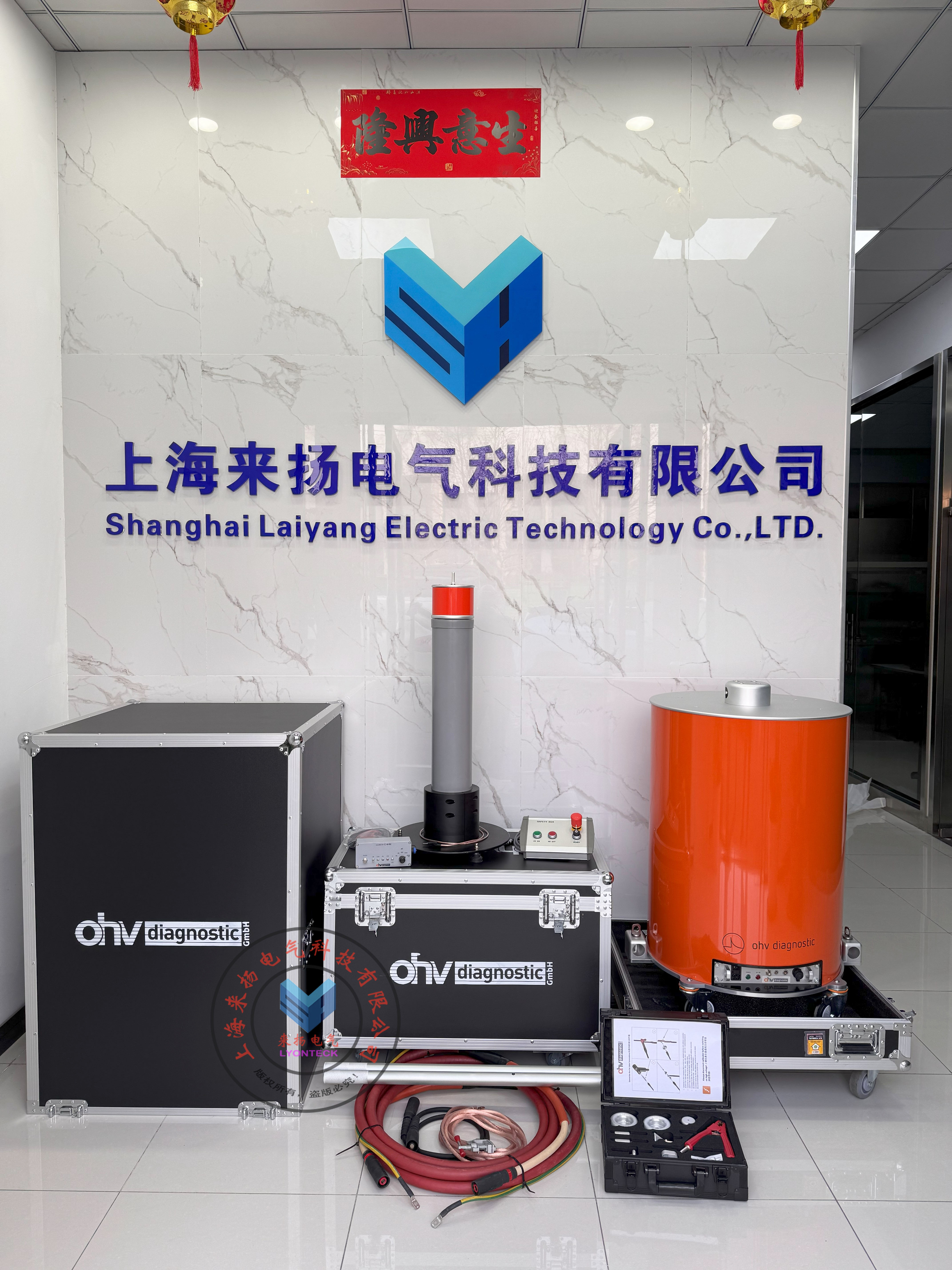

貨物供貨范圍一覽表
序號 | 名稱 | 單位 | 規格 | 數量 | |
一 | 35kV電纜振蕩波局放測試系統 | 套 | 1 | ||
1.0 | 35kV電纜振蕩波局放檢測與診斷系統 | 套 | 滿足所有功能需求 | 1 | |
1.1 | 高壓單元 | 臺 | 滿足所有功能需求 | 1 | |
1.2 | 高壓開關盒 | 個 | 含有緊急制動按鈕和運行指示燈，滿足上述所有功能需求 | 1 | |
1.3 | 測試分析一體化軟件 | 臺 | 不限人數使用，滿足上述所有功能需求 | 1 | |
1.4 | 局放校準器 | 臺 | 滿足上述所有功能需求 | 1 | |
1.5 | 無局放高壓連接線、電源線和接地線 | 套 | 7.5m高壓連接電纜 2m電源線 4m接地線 滿足所有功能需求 | 1 | |
1.6 | 校準測試線、充電線 | 套 | 滿足所有功能需求 | 1 | |
1.7 | 均壓連接裝置 | 套 | 滿足所有功能需求 | 1 | |
1.8 | 無局放降頻電容 | 套 | 滿足所有功能需求 | 1 | |
1.9 | 高壓電容連接電纜1米 | 條 | 滿足所有功能需求 | 1 | |
2.0 | 電容器接地線 | 根 | 滿足所有功能需求和國標要求 | 1 | |
2.1 | 其它 | 設備操作手冊 | 份 | 1 | |
軟件使用說明書 | 份 | 1 | |||
現場使用作業指導文件及案例 | 份 | 1 | |||
測試現場定位圖
國電電力新疆新能源開發有限公司市場營銷團隊正在研究各類新的交易品種，企業將推動產能擴容，計劃3年內實現風光裝機翻一番，并探索“光儲氫"一體化項目等新業態。
在新能源裝機容量超過3億千瓦的西北電網，新能源年度發電量占比已超過30%。“西北區域內已有外送直流輸電工程12項，新的工程正在建設中，通過發揮市場作用，將西北更多的新能源送到中東部，服務全國能源綠色轉型。"柯賢波表達了西部省份的期待。
北京市城市管理委員會發布的相關方案中明確提到，2025年北京市電力市場化交易總電量規模擬安排910億千瓦時。“我們從2023年開始參與電力市場交易，目前已常態每月購買綠電。"北京市首都公路發展集團有限公司資產物業管理部物業管理主管白博說，“使用綠電不僅有助于‘雙碳’目標的實現，更是為企業建立低碳競爭力，推動實現企業綠色低碳轉型、高質量可持續發展的核心路徑之一。"
第三條疆電外送通道哈密—重慶特高壓工程投運后，新疆電力外送能力將達3300萬千瓦，電力交易市場機制和技術創新仍在不斷優化。以錯峰綠電交易解開電力“時空鎖"，未來，新疆的陽光將“照進"更多城市的夜。
